Teknik dosya · R0

İddia değil, kabul kriteri

“Dayanıklı” bir pazarlama cümlesi değil, doğrulanması gereken bir iddiadır. Aşağıdaki protokol fason sözleşmesinin eki olacaktır: kabul kriterini geçmeyen parti reddedilir.

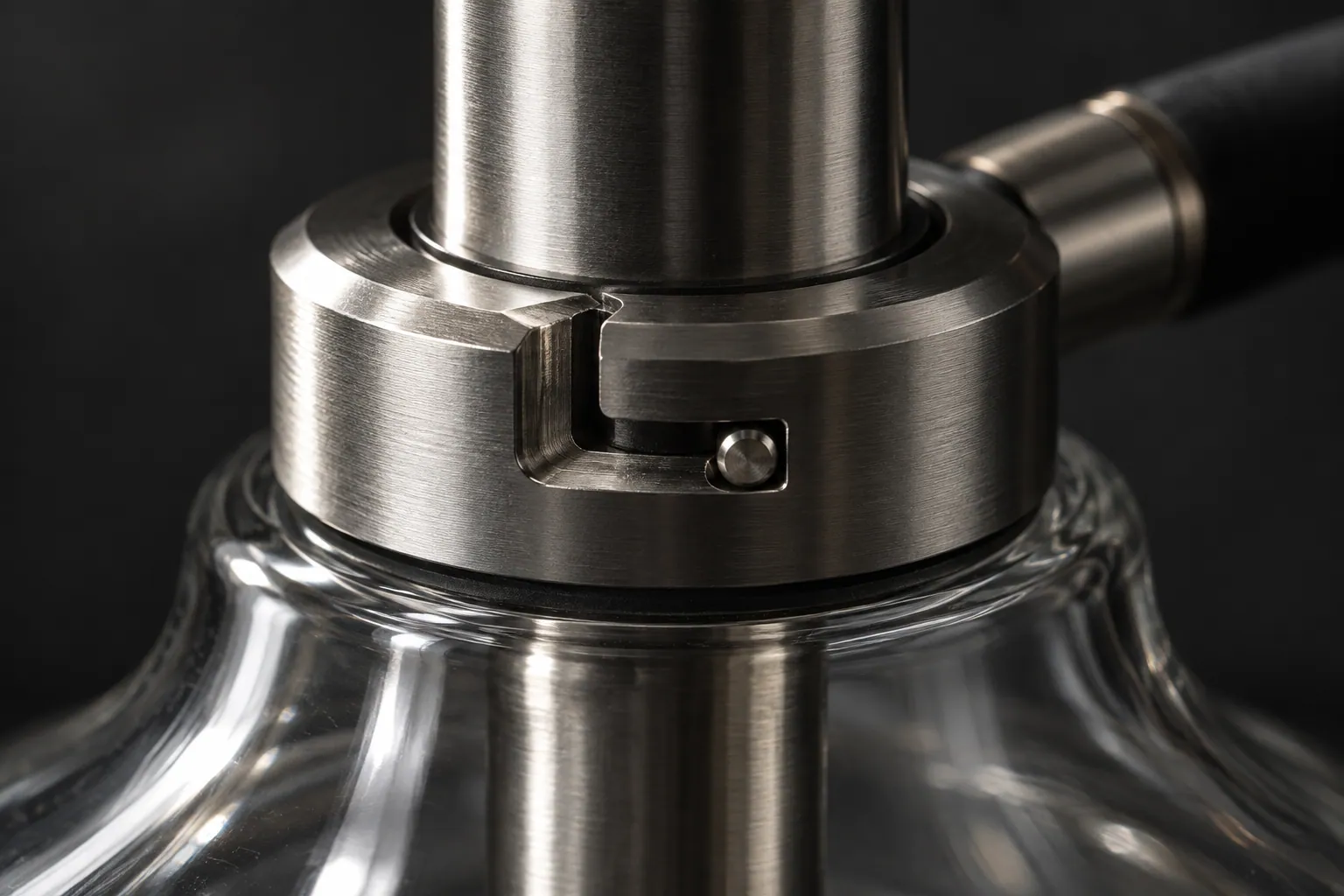

Bayonet bağlantı — **Konsept görseli**Bayonet kilit: kanal, pim ve altındaki FKM conta.

Ortak mimari — üç modelde de aynı

Ailenin ticari mantığı burada. Bu altı detay tüm modellerde birebir aynıdır; farklılaşma sadece boyut ve yüzeyde kalır.

Bayonet bağlantı

Gövde–şişe ve gövde–lüle arasında vida yok. Üç kanallı, çeyrek turla kilitlenen bayonet. Tek elle takılıp sökülür, diş sıyırma riski ortadan kalkar.

3 × 90° · FKM O-ring

Monoblok daldırma borusu

Gövde ile daldırma borusu tek parça olarak talaşlı imalatla çıkar. Kaynak ve dişli birleşim olmadığı için klasik kaçak noktası tamamen yoktur.

Ø16 mm (C/H) · Ø14 mm (T)

Difüzör ucu

Boru ucunda sekiz radyal delik. Kabarcık boyutunu küçültür, hem çekiş sesini hem çekiş direncini düşürür.

8 × Ø2,5 mm

Diyaframlı purge

Bilyeli valf yerine silikon diyafram. Sessiz çalışması, tıkanmaması ve sökülüp yıkanabilmesi hedeflendi. Kafede klasik olarak en sık arızalanan parça bilyeli valftir.

LSR ⌀ 32 mm

Ölçülen çekiş direnci

Her modelin çekiş direnci ölçülüp teknik föye yazılır. Rakiplerin neredeyse hiçbiri bu değeri yayımlamaz — üst segmentte teknik güven yaratan en ucuz argüman budur.

Tam demontaj

Alet gerektirmeden yedi parçaya ayrılır. Tüm parçaların bulaşık makinesine uygun olması hedeflendi.

7 pcs · 70 °C

Tam demontaj — **Konsept görseli**Aletsiz ayrılan yedi parça.

Şişe malzemesi elemesi

Darbe dayanımı hedefi şişe malzemesini tek başına belirledi. Beş aday değerlendirildi.

Malzeme	Darbe dayanımı	Sürekli ısı	Şeffaflık	Karar
Borosilikat cam	Kırılgan	400 °C	Mükemmel	Elendi — kırılgan
Tritan kopolyester	Çok yüksek	~100 °C	Cam benzeri	Seçildi
Polikarbonat (PC)	Çok yüksek	~115 °C	İyi	Elendi — BPA algısı
SAN / akrilik	Düşük	~80 °C	İyi	Elendi — çatlar, çizilir
304 paslanmaz	Çok yüksek	800 °C	Yok	Yedek — su görünmüyor

Sürekli ısı değerleri malzeme ailesi için yaklaşık aralıklardır; nihai tedarikçinin teknik veri sayfasıyla doğrulanacaktır.

Neden Tritan

Cam berraklığını yüksek darbe dayanımıyla birleştiren tek makul seçenek. BPA içermez, bulaşık makinesinde 70 °C çevrimlerine dayanır, gıda temaslı sertifikaları hazır gelir. Bilinen tek riski aroma tutmasıdır: elli yıkama çevrimi sonrası kör koku paneli koşulmadan seri üretime geçilmeyecektir.

Kolay kırılan diğer parçalar

Parça	Klasik çözüm	NARION çözümü	Kazanç
Lüle — kafe / ev	Kil, fosfat seramik	Kordierit teknik seramik, 5 mm et	Termal şok dayanımı yüksek, düşünce çatlamıyor
Lüle — travel	Kil	LSR silikon, yüksek sıcaklık sınıfı	Esnek; darbede kırılmak yerine şekil değiştirir
Marpuç hortumu	Deri, kumaş sargı	Platin kürlenmiş silikon, Ø12 mm iç	Yıkanabilir, koku tutmaz
Marpuç ucu	Alçı, reçine	CNC alüminyum gövde + silikon ağızlık	Düşünce kırılmıyor, ağızlık değişebiliyor
Sızdırmazlık	Lastik tapa	FKM O-ring, 70 Shore A, Ø2,5 mm kesit	Yaşlanmıyor, gıda temaslı, ucuz yedek

Test protokolü ve kabul kriterleri

Bu protokol henüz koşulmamıştır — pilot seriyle (T2) birlikte yürütülecektir. Sonuçlar çıktığında bu sayfada ölçülen değerlerle birlikte yayımlanacaktır.

Test	Koşul	Kabul kriteri	Numune
Düşme — travel	1,5 m, beton, 3 eksen, 10 tekrar	Kırık ve kaçak yok; kozmetik iz kabul	5
Düşme — kafe / ev	1,0 m, beton, dolu şişe	Kırık yok, bayonet kilit çalışıyor	5
Devrilme	15° eğimli yüzey, dolu, marpuç asılı	Kendiliğinden devrilmiyor	3
Bayonet ömrü	2000 tam sökme–takma çevrimi	Kilit boşluğu artmıyor, kaçak yok	3
Bulaşık makinesi	200 çevrim, 70 °C, endüstriyel deterjan	Tritan'da çatlak / sararma yok, PVD sağlam	3
Aroma tutma	50 çevrim sonrası kör koku paneli	Önceki aroma algılanmıyor	3
Sızdırmazlık	Basınç tutma testi, 60 sn	Ölçülebilir basınç düşüşü yok	100%
Termal — lüle	Kömür sıcaklığında sürekli yük, 20 çevrim	Çatlak yok, boyut değişimi ihmal edilebilir	5
Ağır metal göçü	Gıda simülantı, akredite laboratuvar	Hedef pazarın gıda temas limitleri altında	Parti başı

Kaplama kararı

Boya ve krom kullanılmaz. Körfez'in yaz sıcağında boya kabarır, krom soyulur. PVD (TiN / ZrN) çizilmez ve UV'de solmaz. Bu estetik değil, dayanıklılık kararıdır — kaplama kalınlığı her partide ölçülecektir.

Malzeme ve yüzey paleti

Dokuz yüzey, üç modele dağıtılır. Bir üründe en fazla üç yüzey bir arada kullanılır: metal, kaplama, sıcak malzeme. Dördüncüsü üst segment hissini bozar.

Fırçalı paslanmaz#B3B9BD · 304 · Ra 0,8

PVD şampanya#C9A876 · TiN · 2–3 µm

PVD rose#BD8A72 · ZrN

Mat siyah PVD#2A2C2E · DLC

Gun metal PVD#4A5157 · CrN

Sert anodize#8E9396 · Tip III · 25 µm

Ceviz#5C4033 · —

Zeytin ağacı#A8926B · —

Tritan — şeffaf#CDDDE3 · —
